问：内嗤合齿轮泵是怎样吸、压油的？

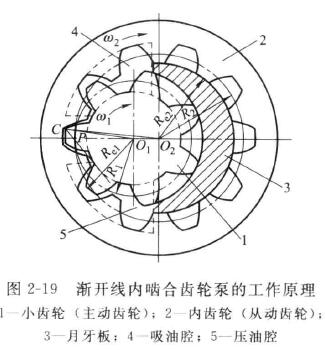

答：渐开线齿形内啃合齿轮泵带月牙形隔板（填隙片），将压、吸油腔隔开。渐开线内咽合齿轮泵的工作原理如图2-19所示。在一对相互啃合的具有渐开线齿形的小齿轮l和内齿轮2之间有月牙板3' 月牙板3将吸油腔4与压汕腔5隔开。当小齿轮按图示方向旋转时． 内齿轮也以相同方向旋转。图中上半部轮齿脱开啃合处齿间容积逐渐扩大，形成真空， 液体在大气压力作用下，进入吸油腔， 填满各齿间；在图中下半部轮齿进入啃合处， 齿间容积逐渐缩小、油液被挤压出去。
答：渐开线齿形内啃合齿轮泵带月牙形隔板（填隙片），将压、吸油腔隔开。渐开线内咽合齿轮泵的工作原理如图2-19所示。在一对相互啃合的具有渐开线齿形的小齿轮l和内齿轮2之间有月牙板3' 月牙板3将吸油腔4与压汕腔5隔开。当小齿轮按图示方向旋转时． 内齿轮也以相同方向旋转。图中上半部轮齿脱开啃合处齿间容积逐渐扩大，形成真空， 液体在大气压力作用下，进入吸油腔， 填满各齿间；在图中下半部轮齿进入啃合处， 齿间容积逐渐缩小、油液被挤压出去。
标签：齿轮泵
