液动换向阀与电液动换向阀的主要性能

时间:2021-03-14 来源:WANKE万科 作者:液压阀厂家 点击:

1、工作可靠性

电液动换向阀的工作可靠性是指在规定的工作条件下, 阀进行换向和复位的可靠程度。工作可靠性不仅与控制压力和弹簧复位力的大小有关,更重要的是先导电磁换向阀的工作可靠性。

2、压力损失与内泄漏

由于电液换向阀流道面积大、阀芯行程长、所以它的压力损失小, 其内泄漏拭也小。液动换向阀和电液动换向阀的内泄漏址是特指其主阀部分的内泄漏址。而有外泄口的电液动换向阀, 其内泄漏鼠应包括从该外泄口流出的泄漏员。

3、最低控制压力

液动换向阀和电液动换向阀的最低控制压力是指在额定压力和流址下, 使阀能正常换向的最低控制压力。在确保阀的工作可靠性前提下, 最低控制压力越低越好。

4、换向和复位时间

液动换向阀的换向和复位时间, 由于受控制油液流拭、压力及回油背压的影响, 故通常不作为考核指标, 具体使用时可以通过改变控制条件改变换向和复位时间。

电液动换向阀的换向时间是指从先导电磁阀的电磁铁通电到主阀芯换向终止所需的时间;而复位时间是指从先导电磁阀的电磁铁断电到主阀芯回复到初始位置所需的时间。比较而言, 电液动换向阀的换向和复位时间要明显比电磁换向阀长, 一般达数百毫秒。

5、换向压力冲击

高压大流扯下工作的液动换向阀和电液动换向阀换向过程中,如果换向时间短促,油路切换迅速,往往会造成油路的压力冲击,故换向动作迅速与换向平稳性是一对矛盾。

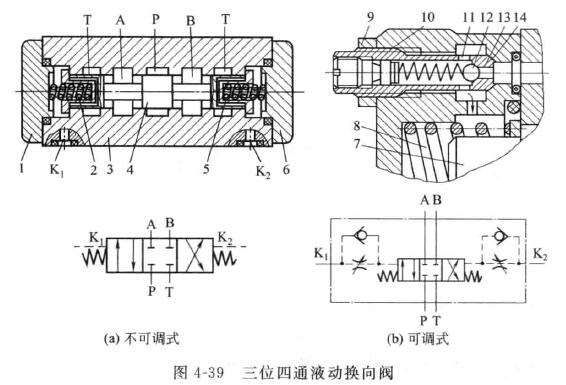

在换向平稳性要求较高的场合, 可通过在主阀芯两端控制油路上设置阻尼调节器(见图4-39)或在阀芯的凸肩上设置制动锥或三角槽进行缓冲(见图4-49)等措施来减缓或消除换向压力冲击。当然, 也可以在液压系统设计中, 通过设置高灵敏度的小型安全阀、减速阀或适当加大油管直径、缩短管路长度、采用软管等措施防止液压冲击及其对液压系统性能的影响。
 换向压力冲击
6、电磁换向阀的最大过流能力与流扯极限

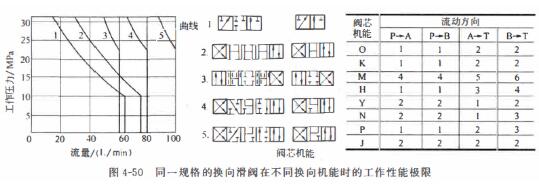

稳态液动力是电磁阀换向过程中不可忽视的换向阻力,且液动力随着流址的加大而加大,由于电磁铁推力所限,电磁换向阀的最大过流能力受到限制。由于不同换向机能的液动力可能不同,所以电磁换向阀的最大过流能力还与不同的阀芯机能有关。同一规格的换向阀在不同机能时的工作性能极限不同。图4-50表示了同一规格(通径)的换向滑阀,换向机能不同时的工作性能极限,其中曲线1所对应的机能是把四通阀的一个油口封闭,作为三通阀使用时的工作极限,此种使用方式的液动力最大,故允许的最大流蜇较小。
电磁换向阀的最大过流能力与流扯极限
