解析三位四通换向阀液压泵卸荷

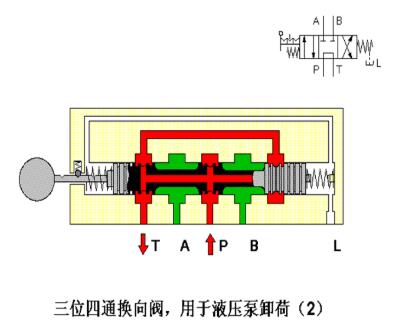

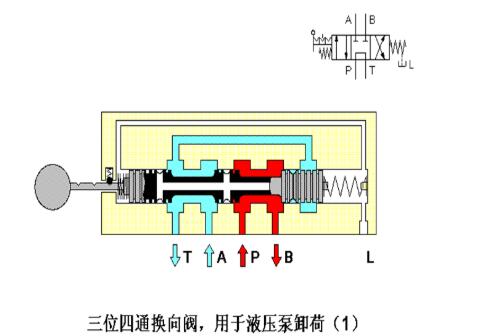

从逻辑上讲，三位四通换向阀由两位四通换向阀和一个静态位置组成。它有多种形式的中位功能（如图三位四通换向阀所示，其中位功能为M型），在图中所示的工作位置，进油口P连接至工作口B，并且三位四通换向阀它可以是滑阀结构或开关阀结构。 三位四通换向阀处于静止位置，此时进油口P连接到回油口T，并且工作油口A和B关闭，由于液压泵的出口油流到油箱，因此该工作位置称为液压泵卸载或液压泵旁通，当液压泵卸载时，其工作压力仅为三位四通换向阀电阻损耗，不会导致系统变热。 三位四通换向阀向右反转，进油口P连接到工作油口A，工作油口B连接到回油口T。 该图显示三位四通换向阀直接控制双作用液压缸，其中三位四通换向阀用十字线表示三位四通换向阀处于静止位置时，液压泵的出口油通过旁路油路流回油箱；当驱动器三位四通换向阀移动时，液压缸的活塞杆伸出，并且单向阀用于保护液压泵。
