解析顺序阀应用场合

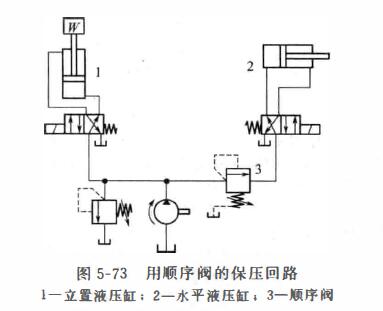

要说到顺序阀，相信大伙通过之前的文章介绍应该有所了解，那么今天小编就来跟大伙介绍下顺序阀应用场合，具体让我们一起来了解下吧！ 1、多执行元件顺序动作控制。顺序阀在液压系统中的主要用途是控制多执行元件间的顺序动作。图5-72所示为用两个内控式单向顺序阀的双缸顺序动作回路。当换向阀5切换至左位且单向顺序阀4的洞定压力大于液压缸1的最大前进工作压力时．液压源的压力油先进入液压缸l的无杆腔，实现动作如下：; 当缸l行至终点后，压力上升，压力油打开顺序阀4进入缸2的无杆 腔，实现动作‚；同样，当换向阀切换至右位且单向顺序阀3的调定压力大于液压缸2的最大返回工作压力时，两液压缸按③和④的顺序返回。这种回路能否严格 按规定的顺序动作，一方面取决于顺序阀的性能优劣，另一方面取决于顺序阀的压力调定值， 一般比前一个动作的压力高出 0. 8-1. OMPa, 否则顺序阀易在系统压 力波动时造成误动作。 2、系统保压。 采用顺序阀的保压回路如图5-73所示。当立隍液压缸l拖动重物W上升， 系统压力超过顺序阀3的调定压力后． 液压缸2才开始动作．这样液压缸2尚未加载时， 不致因系统压力过低而使液压缸l 的活塞在重物W作用下下落。

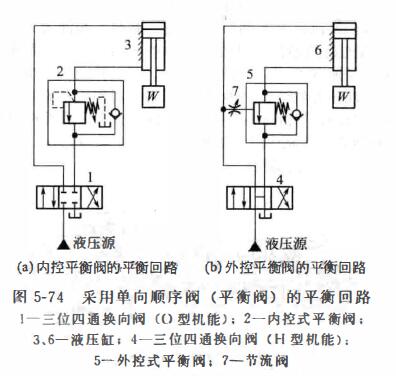

3、立觉液压缸的平衡。图5-74(a)为采用内控式 单向顺序阀的平衡回路。适当调节顺序阀2的开启压力．可使立置液压缸拖动的重物W下降时液压缸3的有杆腔中产生的背压平衡活塞自重，防止重物超速下降发生事故和气穴现象。此平衡回路工作较平稳．但因缸3需克服内控顺序阀2的压力回油，故能蜇损失较大 。 图5-74(6)为采用外控式单向顺序阀的平衡回路，外控顺序阀5的启、闭取决于控制油口油压的高低，与顺序阀的进口压力无关。液压缸6下行时，顺序阀被无杆腔压力（即顺序阀控制压力）打开，背压消失，故能址损失较小。控制油路中设置的小规格节流阀或可变液阻7'可防止因液压缸下行时控制压力变化导致顺序阀时开时断的振动现象而降低液压缸的运动平稳性．

4、系统卸荷。将外控顺序阀并接至液压泵出口，可使系统中压力达到设定值时实现卸荷。 例如图5-75所示回路，低压大流量泵1出口并接外控顺序阀3。在液压执行元件快速运动时．泵1输出的压力油经单向阀 4与高压小流量泵2输出的压力油一并进入系统；在执行元件慢速行程中．系统的压力升高，当压力达到外控顺序阀 3 的调压值时，阀 3 打开使泵 l 卸荷，泵2单独向系统供油。系统的工作压力由溢流阀5调定．阀5的调定压力必须大于阀3的调定压力，否则泵1无法卸荷。这种双泵汕源对于轻载时需要很大流诅、而重载时却需高压小流址的场合特别合适，回路效率较高。

5、作背压阀。与溢流阀相仿、将内控式顺序阀接至执行元件的回油口作背压阀．可提高执行元件运动平稳性。
