分享溢流节流阀主要性能和使用要点

一、溢流节流阀主要性能

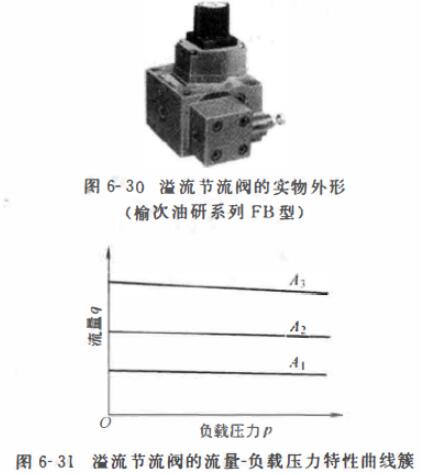

溢流节流阀的主要性能是流拭－负载压力特性。图6-31所示为溢流节流阀的流址f负载压力特性曲线簇，图中节流阀口的开度为A1<心<A3。曲线平行于横坐标轴的平行度越高，则说明阀的调定流蜇的抗负载干扰能力越好。同样，溢流节流阀也有一个最低工作压力!:,.pmin 。通常溢流节流阀中压力补偿装置的弹簧较硬、故压力波动较大，流址稳定性较普通调速阀差，通过流址较小时更为明显。 二、溢流节流阀使用要点

1、应用场合

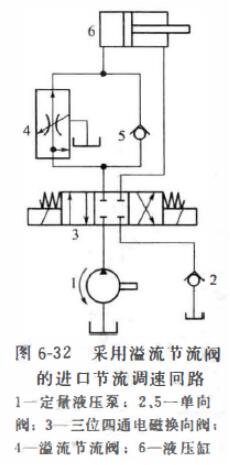

由于溢流节流阀的流蜇稳定性不如调速阀好，故只适用于速度稳定性要求不太高而功率较大的节流调速系统。另外由于溢流节流阀使泵的出口压力随负载压力变化而变化·且两者仅相差节流阀口压差，故使用中溢流节流阀只能布置在液压泵的出口。 图6-32所示为采用溢流节流阀的进口节流调速回路，三位四通电磁换向阀3切换至左位时，定址液压泵的压力油经换向阀3溢流节流阀4进人液压缸6的无杆腔（有杆腔的油液经阀3和背压单向阀2回油箱），液压缸右行．其速度取决于溢流节流阀中的节流阀开度决定的流扯，泵的出口压力取决千负载大小，多余流量通过阀4中的溢流阀溢回油箱；换向阀3切换至右位时． 液压泵的压力汕全部经阀 3 进入液压缸的有杆腔，无杆腔经单向阀5阀3和阀2向油箱排油，液压缸退回。如果液压缸仲出过程中系统超载·则溢流节流阀4中的安全阀打开，液压泵溢流。

2、注意事项

如果所使用的溢流节流阀带有安全阀，则系统不必另配置安全阀；在使用溢流节流阀时，要注意溢流口回油背压要低。
