解析电磁阀工作原理

对于电磁阀我们知道，它主要是控制管道流体介质的一个开关电器，在设备系统、自来水管道、天然气控制、化工管道、石油开关等自动化控制电器。电磁阀它是液压阀中的一类，从原理上可以分为三大类，分别是：直动式、分步直动式、先导式等，不过大伙对于电磁阀工作原理并不是很了解，那么今天小编就来跟大伙说说。

1、直动式电磁阀工作原理：通电时，电磁线圈产生电磁力将关闭部分从阀座上抬起，阀打开；当电源关闭时，电磁力消失，弹簧将关闭部分压向阀。在阀座上，阀已关闭。

特点：它可以在真空，负压和零压下正常工作。

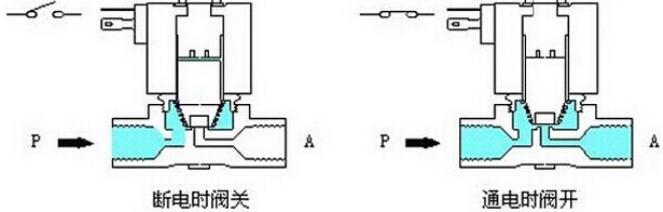

直动式电磁阀工作原理图： 2、分布直动式电磁阀：它是直动式和先导式的组合。常闭型-入口与出口之间无压力差时，通电后电磁力直接打开与主阀相连的先导孔，活塞依次向上提起，阀打开;当入口和出口达到起始压力差时，首先施加电磁力。当打开导向孔时，主阀活塞上腔中的压力下降，主活塞被压力差和电磁力拉动，并且阀口打开；关闭电源时，通过弹簧复位将先导孔关闭，将主活塞的上腔加压，并将主活塞向下推。移动，阀关闭。常开与常闭相反。

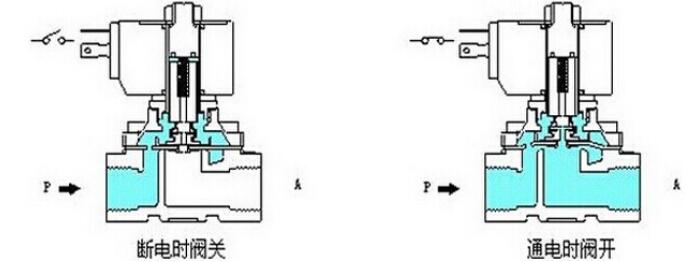

分布直动式电磁阀工作原理图： 3、先导式电磁阀：常闭型---通电时，电磁力吸引导向孔阀芯，导向器孔打开，主阀活塞上腔的压力下降，形成主活塞上腔和下腔。降低高压，使下腔压力推动主活塞打开阀。当电源关闭时，弹簧力将复位并关闭导向孔，主活塞的上腔室被加压，主活塞的上腔室和下腔室形成高压和低压。压力和弹簧力推动主活塞，阀门关闭。常开与常闭相反。

特点：液压范围的上限高，可以任意安装，但必须满足液压差条件。

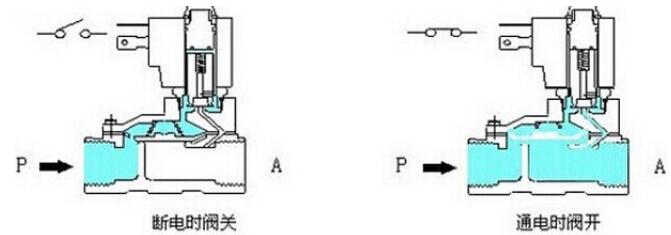

先导式电磁阀工作原理图： 以上内容就是关于电磁阀工作原理的介绍了，希望可以帮助到大伙。
