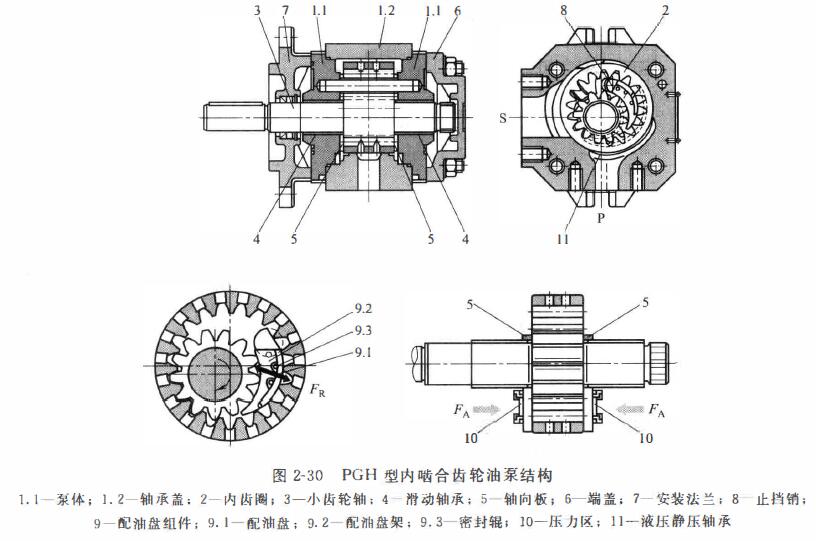

答：以图2-30所示PGH型内啃合齿轮泵为例进行说明。这是一种泄漏间隙补偿式齿轮泵。吸油和压油过程：压动压支承的小齿轮轴3驱动内齿圈2。在大约90° 角的吸油区中，旋转运动过程使吸油腔体积增大。这样就形成一个负压而使油液流进吸油腔。月芽形的配油盘组件9将吸油腔和压油腔隔开。在压油腔中， 小齿轮轴3的齿重新进入齿图2的齿间。液体通过压力油通道P被挤出。
轴向补偿：轴向补偿力凡在压油区起作用并且通过压力区10作用于轴向板5。旋转件与固定件之间在轴向上的端面间隙因此而变得相当小，从而保证了压油腔的最佳轴向密封。
径向补偿： 径向补偿力凡作用在配油盘9. 1和配油盘架9. 2上。
由于工作压力的作用，配油盘9.1和配油盘架9.2压向小齿轮轴3和内齿圈2的齿顶。配油 盘和配油盘架之间的面积比和密封辐9.3的位置是如此设计的，使内齿圈2、配油盘组件9和小 齿轮轴3之间达到尽可能无泄漏的间隙密封。
径向补偿： 径向补偿力凡作用在配油盘9. 1和配油盘架9. 2上。
由于工作压力的作用，配油盘9.1和配油盘架9.2压向小齿轮轴3和内齿圈2的齿顶。配油 盘和配油盘架之间的面积比和密封辐9.3的位置是如此设计的，使内齿圈2、配油盘组件9和小 齿轮轴3之间达到尽可能无泄漏的间隙密封。
密封棍9. 3下面的弹簧元件即使在极低的压力下也能提供足够的挤压力。
液压动压和液压静压轴承： 作用在小齿轮轴3上的力由液压动压润滑的径向滑动轴承4承接， 作用在内齿圈2上的力由液压静压轴承11 承接。
咽合： 为渐开线齿咽合。 由于其大咄合长度而拥有很小的流批脉动和压力脉动； 这种极小脉 动的特性为低噪声运行作出了卓越的贡献。
