液压阀常用图形符号绘制介绍

包括液压阀在内的液压元件和系统原理图通常采用标准图形符号绘制。由于图形符号仅表示液压元件的功能、操作控制方法及外部连接口， 并不表示液压元件具体结构、性能参数、连接口的实际位咒及元件安装位置，故用来表达系统中各类元件的作用和整个系统的组成、油路联系和工作原理， 简单明了， 便千绘制和技术交流。

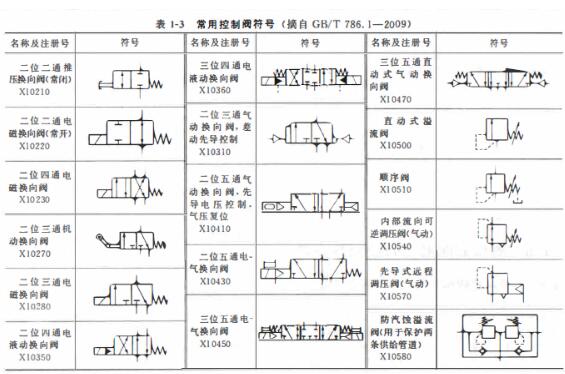

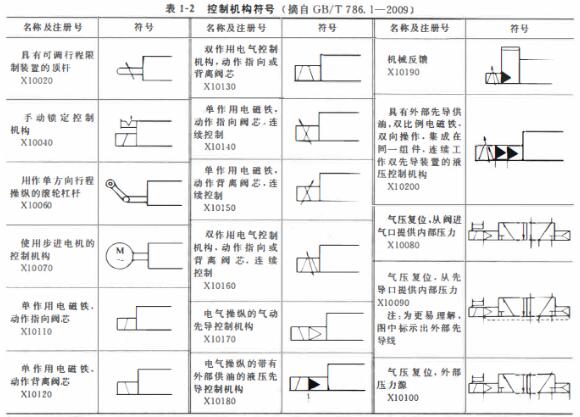

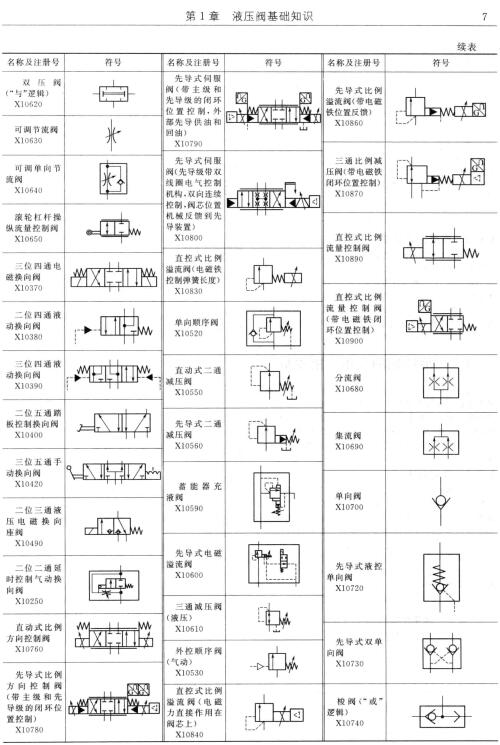

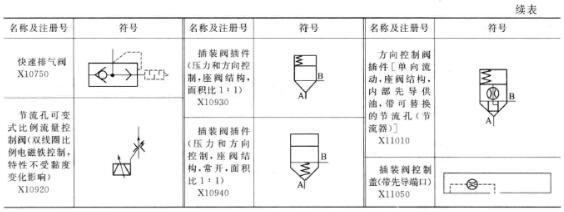

我国迄今先后于1965年、1976年、1993年和2009年颁布了液压与气动图形符号标准。现行标准为GB/T786.1-2009《流体传动系统及元件图形符号和回路图第1部分： 用于常规用途和数据处理的图形符号》，该标准规定了液压气动元件的图形符号的名词术语、符号构成以及各种液压气动元件的标准图形符号绘制方法。表1-2和表1-3分别摘录了GB/T 786. I —2009中的控制机构符号”与常用控制阀符号”。
