液压阀常用阀口的流量压力特性

1、常用阀口形式及其流量压力特性通用公式

如之前文章所述，各类液压控制阀都是由阀体、阀芯和驱动阀芯运动的操纵控制机构所组成。常用的液压阀阀口形式有圆柱滑阀阀口、锥阀阀口和节流阻尼孔等．其通用流址压力特性公式为：
式中，q为通过流量； Cd为流址系数； A为阀口通流面积； p为油液密度；△p为进出口压差。

此公式表达了通过流址与阀的开口大小（阀口开度或通流面积）及进出口压差之间的关系．适用于各类液压阀口形式，只是通流面积A及流员系数Cd因阀口形式不同而已。而流址系数Cd除了与阀口形状、尺寸及阀口开度有关外还与反映液流流态的雷诺数Re有关
式中u为阀口液流平均流速，u= q/A; Dh, 为阀口水力直径，Dh=4A/x. X为湿周； v为油液的运动黏度。

2、圆柱滑阀的流量压力特性

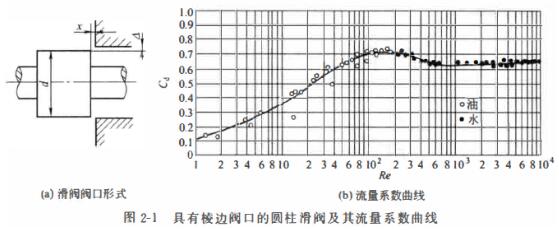

图2-l(a)所示为圆柱滑阀结构简图（阀芯直径为d. 阀口开度为x阀芯与阀体内孔之径向间隙为,1)'液流经圆柱滑阀阀口的流扯可用式(2-1)计算，但阀口的通流面积为 式中，w 为滑阀通流面积梯度（阀口过流周长）．即通流面积随滑阀位移的变化率，对圆柱滑阀，W=Ωd。如果滑阀为理想滑阀，即△= 0, 则通流面积
A=Ωdx。

圆柱滑阀的阀口水力直径为, 雷诺数为其流扯系数可由图2-1（b）所示的仙线图查得．当时，其流拭系数C1 =O. 67-0. 74。

3、锥阀的流量压力特性

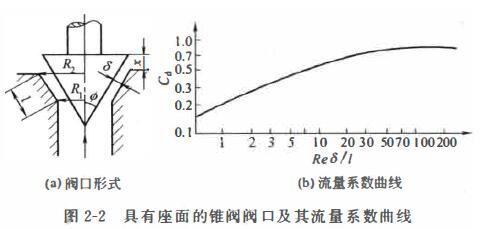

图2-2 (a) 所示为具有座面的锥阀结构简图，液流经锥阀阀口的流量仍用式(2-1)计算。但通流面积锥阀阀口的流址系数可由图2-2 (b) 查得，当雷诺数Re较大时， 流扯系数Cd可达0. 78-0. 82。 4、节流阻尼孔的流量压力特性

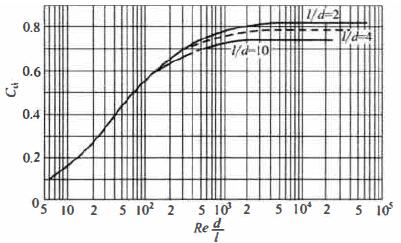

节流阻尼孔在不同长径比t/d的流量系数见下图。 对于孔长较短的节流阻尼孔， 当雷诺数Re较大时， 流盐系数Cd可达0. 78-0. 80。
