液压阀动态液压阻尼简述

在液压阀中，经常采用固定节流孔以增加阻尼力，起到动态减振作用，而对阀的静态性能不产生任何影响，故把这种液阻称为动态液压阻尼（简称动态液阻）。动态液阻可能处于先导液桥的不同位置。较常见的是设置在阀芯的上、下腔间或一腔的通路上。

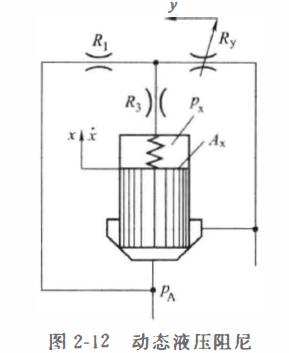

例如图2-12所示为常见的先导型压力阀，动态液阻凡设挫在了主级的敏感腔与半桥的输人液阻R1和输出液阻Ry之间，主级阀芯的面积为A,, 设凡的通流面积为A3, 当阀芯向上运动时．由于液阻凡的作用，阀芯上部产生压力Px。  由此阀芯上部产生运动阻力Fv： 若液阻为层流型, 其流量压力特性方程为q=C△p.考虑到q=Ax则有 说明作用在阀芯上的阻力与速度切成反比，故是一个阻尼力。

节流阻尼孔的阻尼系数Cv 为 减小阻尼孔的孔径或增大面积A,'可以显茗增大阻尼系数。但为了防止污物阻塞，阻尼孔孔径不宜过小，通常均大于0.5mm。

对于紊流型液阻，也可作类似分析，与层流型液阻所不同的是，阻尼孔流址q和工作点将对阻尼系数产生影响，而层流型液阻的阻尼系数与工作流无关。
