多种电磁换向阀的结构原理图

电磁换向阀的基本工作原理是相同的。滑阀芯的不同位置由电磁体控制，以改变成型油的流动方向。当电磁体断电时，滑阀通过弹簧保持在中间位置或初始位置（脉冲阀除外）。按下故障检查按钮可以移动滑阀。

接下来的四副图中：即图1、图2、图3和图4分别是不同通径的WE型电磁换向阀的结构原理图。

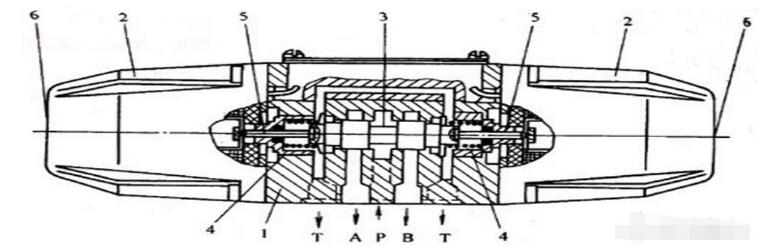

　　图1 WE5型电磁换向阀结构原理图

　　1—阀体；2—电磁铁（左为交流电磁铁。右为直流电磁铁）3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮；7—橡胶保护罩

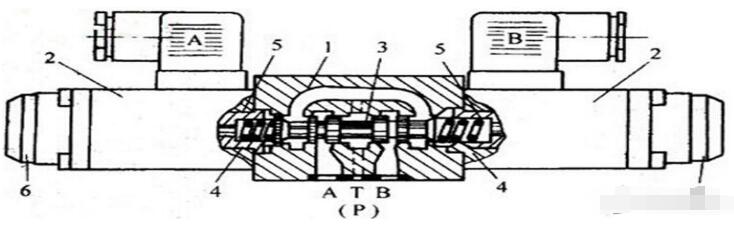

　　图2 WE6型电磁换向阀结构原理图

　　1—阀体；2—电磁铁；3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮

　　图3 4WE10E10/A型湿式电磁换向阀结构原理图

　　1—阀体；2—湿示电磁铁；3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮

　　图4 4WE10E10/L…型干式交流电磁换向阀结构原理图

　　1—阀体；2—干式电磁铁；3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮
